Impresión 3d resina – 001 – Configurar, ahuecar piezas y añadir soportes en CHITUBOX

Posted on 14/11/202125/08/2022 by fanta

En la primera entrada de esta serie se habló de los pasos para comenzar a imprimir en resina. Hoy seguimos un poco afinando centrados ya en el software CHITUBOX.

Vamos a ver la forma de configurar la impresora para que tenga los parámetros de esta y no la de otro modelo.
Vamos a ahuecar una pieza y vamos a añadir soportes y una base.



Sobre el software en cuestión

El software que va muy bien para este tipo de impresoras es CHITUBOX ( www.chitubox.com/en ).
Está disponible para GNU+Linux pero tienes que dejar un email y registrarte.

Es el software al que se le denomina «slicer». El archivo resultante lo guardaremos con formato CTB.
Los archivos que puedes importar son por ejemplo obj o stl entre otros.

Si el software falla lo mismo tienes que lanzarlo así:

$ export LD_LIBRARY_PATH=`pwd`/lib:$LD_LIBRARY_PATH ; ./CHITUBOX

La versión con la que estoy trabajando actualmente estos posts es con la versión de Chitubox 1.8.1 . Puede que cambien cosas en futuras versiones pero me da que no mucho la verdad.



Descargar una pieza bonita

En thingverse se pueden obtener algunas piezas bonitas. Por ejemplo esta: www.thingiverse.com/thing:4583401

La descomprimiremos y buscamos el archivo obj, stl, … o lo que sea. Lo cargamos en chitubox.

Configurar nuestra impresora

Una vez tenemos un modelo cargado vamos a darle al botón de configuración de la derecha, el que está encima de «Slice».

Una vez se despliega la ventana de configuración vamos a pinchar a la izquierda del todo arriba. Para abrir el dialogo de una nueva impresora, para añadir por tanto una nueva configuración que no sea la genérica que viene con el software.

Y una vez seleccionada nuestra impresora le damos a OK. Con eso ya tendremos los parámetros de nuestra impresora en CHITUBOX.



Haciendo hueco para ahorrar resina

NO ahorraras tiempo. SI ahorrarás resina.

Cuando damos a hueco nos mostrará una animación en la que veremos la pieza hueca. Esto permite que no gastemos tanta resina.

Yo en mis primeras piezas no lo sabia y las he realizado solidas como una roca. Mola porque pesan pero es mucho el gasto de resina comparado a cuando se les hace un hueco.

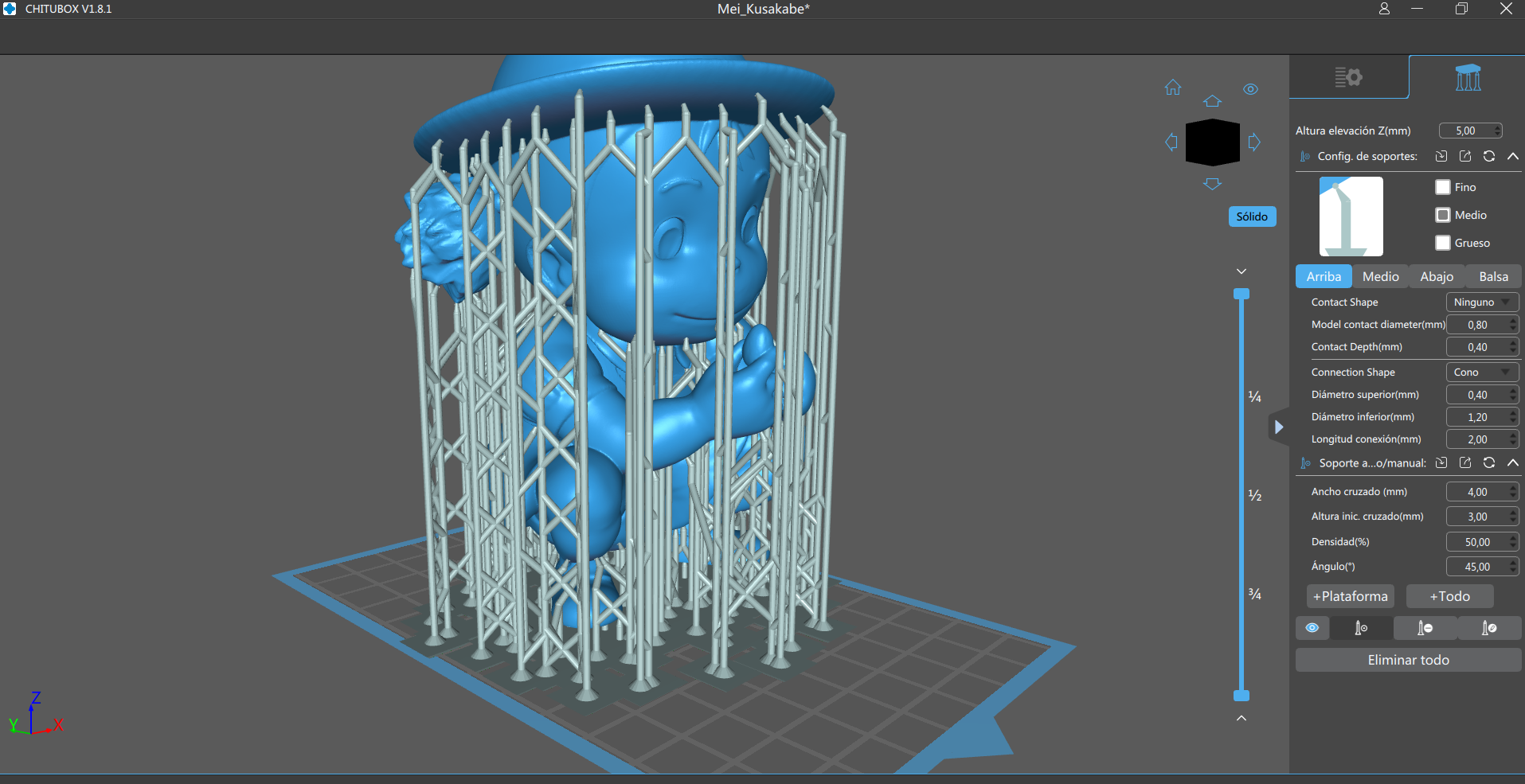

Montando soportes

Los soportes con resina la verdad es que se quitan muy bien.  Se quitan con unos alicates de corte pequeños.

CHITUBOX te los coloca automáticamente si le das a todo en la pestaña de soportes. No obstante en algunas piezas he visto que me dejaba sin poner por ejemplo los de un brazo y se los he colocado yo a manopla.

Lo cierto es que se cortan sin dejar huella. Las piezas la verdad es que quedan muy muy bien.

He optado por esta pieza porque requiere de muchos soportes. También se pueden girar las piezas y ver si con eso necesitamos menos soportes.



Y eso es todo por hoy.

Saludos cordiales.
